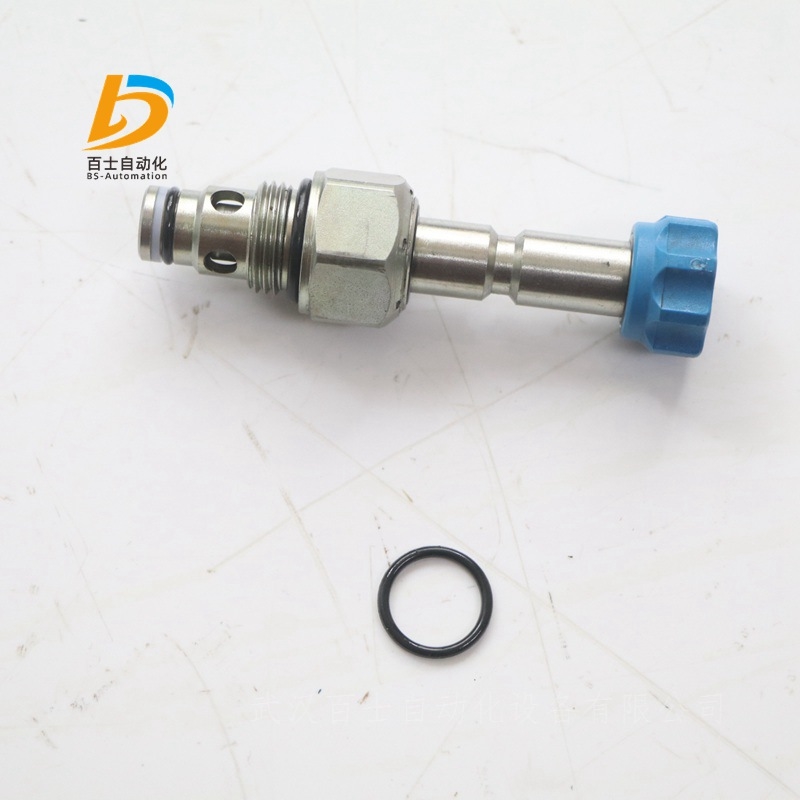

力士樂螺紋插裝閥電磁閥OD1506181AS000，武漢百士自動化設備有限公司主營銷售產品，產品實拍，原裝正品，客戶買的安心，用的放心。常用產品現貨供應，歡迎新老客戶詢價采購！

力士樂REXROTH螺紋插裝閥OD150618A000000-VEI-016-NO-08A-A-06-0000

R930058435 OD150618A000000

R901091130 OD1506181AS000

電磁驅動 2 通座閥，先導式

液壓  閥門  插裝閥  電磁鐵，開關  螺紋插裝閥

工作壓力 350 bar (5000 psi)

流量 40 l/min (11 gpm)

插孔 CA-08A-2N

插裝閥

產品系列分類電磁 2 通座閥，先導式，常開

產品系列類型VEI

產品系列VEI-16-08A-NA

油口數量2

工作壓力. [bar]350

位置2

體積流量 [l/min]40

正常位置常開

閥心滑閥閥座設計

直接 - 先導式先導式

連接類型擰入式插裝閥

插孔CA-08A-2N

公稱流量 [l/min]40

驅動類型電磁致動開/關

線圈D36

集成線圈單獨訂購

密封材料NBR

液壓油HL,HLP

產品系列2 通

產品類型VEI

重量 [kg]0.14

力士樂REXROTH螺紋插裝閥

止回閥

VUCN-08F

04.31.38.00.20.00

滑閥類型

特殊孔，Hydac 06020

工作壓力 420 bar

流量 50 l/min

力士樂REXROTH螺紋插裝閥

止回閥

VUCN-10A

04.31.23.00.85 - Z

滑閥類型

通用插孔，尺寸 10

工作壓力 350 bar

大流量 80 l/min

R901106596 043123008500000-VUCN-10A-00

R901106632 04330510850000A-VSON-10A-G-00-A

力士樂REXROTH螺紋插裝閥

止回閥

VUCN-12A

04.31.28.00.57 - Z

滑閥類型

通用插孔，尺寸 12

大工作壓力 350 bar

大流量 120 l/min

R901106613 043128005700000-VUCN-12A-00

R901106634 043307105700000-VSON-12A-G-00

力士樂REXROTH螺紋插裝閥

止回閥

VUCN-16A

04.31.25.00.27 - Z

滑閥類型

通用插孔，尺寸 16

大工作壓力 350 bar

大流量 200 l/min

力士樂REXROTH螺紋插裝閥

止回閥

VUCN-20A

04.31.32.00.58 - Z

滑閥類型

通用插孔，尺寸 20

大工作壓力 350 bar

大流量 360 l/min

力士樂REXROTH螺紋插裝閥

止回閥

VU-N-38

04.31.19.00.99 - Z

滑閥類型

特殊孔，690

大工作壓力 350 bar

大流量 30 l/min

力士樂REXROTH螺紋插裝閥

減壓閥和溢流閥，直動式閥芯設計

MHDRDB

減壓閥和溢流閥，直動式閥芯設計

特殊孔，R/LA

大工作壓力 420 bar

大流量 15 l/min

力士樂REXROTH螺紋插裝閥

減壓閥和安全閥

VRPR-07A

04.95.08 - X - 99 - Z

直動式滑閥類型

特殊孔，CA-07A-3N

大工作壓力 420 bar

大流量 5 l/min

力士樂REXROTH螺紋插裝閥

減壓閥和安全閥

VRPR-10A

04.95.04 - X - 85 - Z

直動式滑閥類型

通用插孔，尺寸 10

工作壓力至 350 bar

大流量 30 l/min

力士樂螺紋插裝閥機械閥

溢流閥

VS-30

04.11.18 - X - 99 - Z

直動式導向提升閥類型

特殊孔 008

大工作壓力 350 bar

大流量 30 l/min

力士樂行走機械螺紋插裝閥

溢流閥

VS-80

04.11.05 - X - 99 - Z

直動式導向提升閥類型

特殊孔 009

大工作壓力 350 bar

大流量 80 l/min

力士樂行走機械螺紋插裝閥

溢流閥

VSBG-10A

04.11.56 - X - 85 - Z

直動式導向提升閥類型

通用插孔，尺寸 10

工作壓力 350 bar

大流量 50 l/min

力士樂螺紋插裝閥機械插裝閥

溢流閥

VSBN-08F

04.11.49 - X - 20 - Z

直動式導向提升閥類型

特殊孔，Hydac 06020

大工作壓力 350 bar

大流量 20 l/min

力士樂REXROTH螺紋插裝閥機械插裝閥

溢流閥

VSBN-08S

04.11.69 - X - 56 - Z

直動式導向提升閥類型

特殊孔，019-E

工作壓力 350 bar

流量 20 l/min

力士樂螺紋插裝閥邏輯元件，壓力補償器

VLSQ-12A

04.84.05-X-57-Z

說明

流體通常可以從油口3流至油口2。當油口1的壓力升高于彈簧開啟壓力與油口3的壓力組合時，閥門移動，流體被截止。此閥可用于切換或補償類型的應用，安裝和先導控制時，可使油口3上游的固定(或可變)節流孔的壓降維持不變。

技術數據大工作壓力 350 (5000)bar (psi)

大流量 70 (18)l/min. (gpm)

流量維持 ±10 %

流體溫度范圍 l-30 至100 (-22至212)c( F)

安裝扭矩 81-95 (60-70)Nm (ft-lbs)

重量 0.4 (0.88)kg (lbs)

插孔 CA-12A-3N 請參閱樣本RC 18325-70

密封套件(*) 代碼|RG12A3010520100

物料號R930000941（僅適用于10個閥的外部密封）

流體 具有潤滑性能的礦物基或合成物，粘度為10至500 mm2/s (cst)

過濾 大公稱值10 um (NAS 8) ISO 4406 19/17/14

安裝 無限制

力士樂REXROTH螺紋插裝閥邏輯元件，壓力補償器

VLSQ-16A

04.84.05-X-27-Z

說明

說明

流體通常可以從油口3流至油口2。當油口1的壓力升高于彈簧開啟壓力與油口3的壓力組合時，閥門移動，流體被截止。此閥可用于切換或補償類型的應用，安裝和先導控制時，可使油口3上游的固定（或可變）節流孔的壓降維持不變。

技術數據大工作壓力 350 (5000)bar (psi)

Z=05時的大流量 80(21)l/min.(gpm)

Z=11時的大流量 120(32)l/min.(gpm)

流量維持 ±20%(Z=05)±10%(Z=11)

流體溫度范圍 -30至100 (-22至212)c(°F)

安裝扭矩 108-122(80-90)Nm (ft-lbs)

重量 0.4(0.88)kg (lbs)

插孔 CA-16A-3N請參閱樣本RE 18325-70

密封套件(僅適用于10個閥的外部密封)代碼|RG16A3010520100

物料號R930001177

流體介質 具有潤滑性能的礦物基或合成物，粘度為10至500 mm2/s (cSt)

過濾 大公稱值10um (NAS 8)，ISO 4406 19/17/14

安裝 無限制

德國力士樂REXROTH壓力補償器訂貨號和型號：

R930006102 048405002711000-VLSQ-16A-TF-11

力士樂REXROTH螺紋插裝閥先導式減壓溢流閥，滑閥式

減壓和泄壓，

先導式滑閥

普通空腔，尺寸10

VRPX-10A

04.93.07-X-85-Z

說明

初流體從油口2自由流向油口1。油口1處的壓力超過壓力設置時，將打開上部的錐形先導級座閥。允許主級活塞移動，限制油口2處的輸入流量。這樣可以通過此閥增大壓降，并使油口1處的壓力保持不變。通過油口3對彈簧腔排氣，以防止閥芯產生背壓。此外，如果油口1處的壓力上升到壓力設置以上，則流體將釋放到油口3中，直到重新達到壓力設置。

技術數據工作壓力 油口2(P) 350 (5000)bar (psi)

允許壓力 油口1(A) 280 (4000)bar (psi)

流量 6o (16)l/min. (gpm)

標準內部先導節流孔徑 0.6mm

流體溫度范圍 (-22至212)C(°F)-30至100

安裝扭矩 41-47 (30-35)Nm (ft-lbs)

重量(標準型號X=03型號） 0.2 (0.44)kg (lbs)

插孔 CA-10A-3N，請參閱樣本RC18325-70

密封套件(僅適用于10個閥的外部密封) 代碼|RG10A3010520100

物料號R901111369

流體介質 具有潤滑性能的礦物基或合成物，粘度為10至500 mm2/s (cSt)

過濾 大公稱值10 um (NAS 8) ISO 4406 19/17/14

安裝 無限制

力士樂REXROTH螺紋插裝閥安全閥訂貨號和型號：

R901104118 049307038510000-VRPX-10A-10

力士樂REXROTH螺紋插裝閥

R901104118 049307038510000-VRPX-10A-10

減壓閥

旋入插裝閥

工作壓力350巴（5000磅/平方英寸）

流量60 l/min（16 gpm）

擰入孔CA-10A-3N

產品屬性

產品系列分類減壓和泄壓，先導式滑閥

產品系列類型VRPX

端口數3.

壓力[bar]350

流量[l/min]60

正常位置常開

滑閥提升閥

閥芯類型

連接類型旋入插裝閥

直接-先導式先導操作

擰入孔CA-10A-3N

標稱流量【l/min】60

可調壓力范圍[bar]35-140

壓力設置[bar]100

壓力預設帶壓力預設

調整選項防漏六角凹頭螺釘

密封材料NBR

液壓油HL，HLP

產品系列減壓和減壓

產品類型VRPX

重量[kg]0.22

力士樂REXROTH螺紋插裝閥流量控制閥，節流閥

標準插孔，規格12

ST-C-12

OD.21.01-X-89

說明

增加從關閉到開啟過程中的節流值，在油口1和油口2之間允許流體雙向流動，并對其進行調節。

技術數據大工作壓力 350 (5000)bar (psi)

額定流量 150 (39)l/min. (gpm)

流體溫度范圍   -30 至100(-22至212)°C (°F)

安裝扭矩 54-66 (40-49)Nm (ft-lbs)

重量 0.31kg (0.68) (lbs)

插孔 CA-12A-2N 請參閱樣本RC 18325-70

密封套件僅適用于10個閥的外部密封 代碼|RG12A2010530100

物料號R930003374

流體 介質具有潤滑性能的礦物基或合成物，粘度為10至500 mm2/s (cst)

過濾 大公稱值10 um (NAS 8)，ISO 4406 19/17/14

安裝 無限制

德國力士樂REXROTH螺紋插裝閥節流閥訂貨號和型號：

R901109832 OD210103890000-VSTXX12-89X03

R930072460 OD210103890V00-VSTXX12-89X03-V

R901109834 OD210104890000-VSTXX12-89X04

力士樂REXROTH螺紋插裝閥流量控制閥，節流閥

標準插孔，規格10

ST-C-10

OD.21.01-X-36

OD.21.01=流量控制閥，插裝式節流閥

X=03 防泄漏六角頭螺釘

  =04 手動旋鈕和鎖緊螺母

36=標準插孔，通徑10mm

說明

增加從關閉到開啟過程中的節流值，在油口1和油口2之間允許流體雙向流動，并對其進行調節。

技術數據大工作壓力 350 (5000)bar (psi)

額定流量 70(19)l/min. (gpm)

流體溫度范圍 -30至100 (-22至212)°C( °F)

安裝扭矩 44-56 (33-41)Nm (ft-lbs)

重量 0.18 (0.4)kg (lbs)

插孔 CA-10A-2N請參閱樣本RC 18325-70

密封套件 僅適用于10個閥的外部密封 代碼|RG10A2010530100

物料號R901111366

流體介質 具有潤滑性能的礦物基或合成物，粘度為10至500 mm2/s (cst)

過濾 大公稱值10 um (NAS 8)，ISO 4406 19/17/14

安裝 無限制

德國力士樂REXROTH螺紋插裝閥節流閥訂貨號和型號：

R901109831 OD210104360000-VSTXX09-36X04

R901109830 OD210103360000-VSTXX09-36X03

力士樂REXROTH流量控制閥，插裝式節流閥

標準插孔，規格08

ST-C-06

OD.21.01-X-56

OD.21.01=流量控制閥，插裝式節流閥

X=03 防泄漏六角頭螺釘

  =04 手動旋轉和鎖緊螺母

56=標準插孔，規格08

說明

增加從關閉到開啟過程中的節流值，在油口1和油口2之間允許流體雙向流動，并對其進行調節。

技術數據大工作壓力 350 (5000)bar (psi)

額定流量 40 (11)l/min. (gpm)

流體溫度范圍 -30至100 (-22至212)°C( °F)

安裝扭矩 39-51 (29-38)Nm (ft-lbs)

重量 0.09 (0.2)kg (lbs)

插孔 CA-08A-2N請參閱樣本RC 18325-70

密封套件(僅適用于10個閥的外部密封) 代碼|RG08A2010530100

物料號R901101544

流體介質 具有潤滑性能的礦物基或合成物，粘度為10至500 mm2/s (cSt)

過濾 大公稱值10 um (NAS 8) ISO 4406 19/17/14

安裝 無限制

德國力士樂REXROTH螺紋插裝閥節流閥訂貨號和型號：

R901109366 OD21010356-VSTXX06-18X03

R988002556 OD21010356000 ST-C-06

R901109367 OD21010456-VSTXX06-18X04

力士樂螺紋插裝閥直動式二位三通電磁閥

標準插孔，規格10

VED-10A-32

OD.13-X-77-Y-00

OD.13=二位三通電磁閥

X=規格10/11/20/30

77=標準插頭：CA-10A-3N

Y=70標準類型

  =71旋鈕式手動應急操作

00=標準

一般信息

重量 0.22 (0.49)kg (lbs)

安裝方向 可選

環境溫度范圍-線圈30w -30至60 (-22至140) ℃( °F)

液壓

大工作壓力油口2-3 280 (4000)bar (psi)

大工作壓力油口1 210 (3000)bar (psi)

大流量 20(6)l/min. (gpm)

大內部泄漏在210 bar (30oo psi)時測得（油粘度為46 cSt)  80 (5)cm3/min. (cu.in./min.)

流體溫度范圍 -20至80 (-4至176)℃(°F)

流體介質 具有潤滑性能的礦物基或合成物，粘度為20至380 mm2/s (cSt)

安裝扭矩 44-56 (33-41)Nm (ft-lbs)

過濾 大公稱值10 um (NAS 8)lSO 4406 19/17/14

插孔 CA-10A-3N(請參閱RC18325-70)

密封套件 代碼|RG10A3010530100物料號R9300o099o

密封套件線圈 代碼|RG16A1PMVQ0010物料號|R934003962

電氣電壓類型 直流電壓

電磁鐵型號 S7

功耗 30w

線圈占空比 %100(請參閱RC18325-90)

公稱電壓-線圈30w -10 %+10 %

注意∶線圈必須單獨訂購。

德國力士樂REXROTH螺紋插裝閥電磁閥訂貨號和型號

R901113686 OD131077700000-VED7I3209.77K10.70NCL625&

R901113687 OD131077710000-VED7I3209.77K10.71NCL625&

R901113690 OD132077700000-VED7I3209.77K20.70NCL625&

R901113692 OD132077710000-VED7I3209.77K20.71NCL625&

R901115704 OD133077700000-VED7I3209.77K30.70NCL625&

R901125116 OD131177700000-VED7I3209.77K11.70NCL625&

R901126890 OD131177710000-VED7I3209.77K11.71NCL625&

R901126898 OD133077710000-VED7I3209.77K30.71NCL625&

力士樂REXROTH電磁閥先導式，二通常閉

通用插孔，規格08

VEI-16-08A-NC

OD.15-X-18-Y-Z

OD.15=先導式二通常閉電磁閥

X=01 單向型

  =05 雙向型

  =07 單向型，帶過濾器

  =31 雙向型

  =03 雙向型

  =09 單向型

18=通用插孔 CA-08A-2N

Y=A 標準

   =B 旋鈕型手動應急操作

   =E 拉動型手動應急操作

   =F 手操作拉動型手動應急操作

Z=0 帶丁晴橡膠密封件

  =8 帶丁晴橡膠密封件和額外的彈簧，僅適用于03、05、31

  =V 帶氟橡膠密封件

  =P 帶丁晴橡膠密封件和保護帽，用于旋鈕型手動應急操作

  =T 帶Viton密封件和保護帽，用于旋鈕型手動應急操作

技術數據

新的 VEI-16 系列使用全新的電磁鐵理念，實現出色的性能，讓插件能夠在惡劣的環境下工作。閥體還加入了的液壓部件設計，具有出色的液壓性能。

技術數據

概述

重量 0.15 kg (0.33 lb)

安裝方向 可選

環境溫度范圍 -30 至 90 °C（-22 至 194 °F）

液壓

大工作壓力 350 bar (5000 psi)

流量范圍 0.5 - 40 l/min (0.1 - 11 gpm)

疲勞周期壽命 在 350 bar 時 2 百萬個周期;在 420 bar 時 150000 個周期

大內部泄漏： X= 01、05、07 時 5 滴/分鐘;X= 31、03、09 時 20 滴/分鐘

切換時間 打開 ≤ 50 ms;關閉 ≤ 100 ms

流體溫度范圍 -20 至 80 °C（-4 至 176 °F）

流體介質：具有潤滑性能的礦物基或合成物，粘度為 20 至 380 mm2/s (cSt)

安裝扭矩 39 - 51 Nm (29 - 38 ft-lb)

建議油液過濾精度 大公稱值 10 µm ；(NAS 8) ISO 4406 19/17/14

MTTFd 150 年

插孔 CA-08A-2N

X=01,05,07 時的密封套件 物料號R901101437

X=31,03,09 時的密封套件 物料號R901101544

密封套件線圈和標準帽 物料號R930067869

密封套件線圈和保護帽僅用于 Y=D 的情況 物料號R930067870

電氣

電壓類型 直流電壓

線圈類型 D36

功耗 20 W

注意：線圈必須單獨訂購

德國力士樂REXROTH螺紋插裝閥電磁閥訂貨號和型號：

R930058697 OD150118A000000-VEI-016-NC-08A-A-01-0000

R930058427 OD150518A000000-VEI-016-NC-08A-A-05-0000

R930058334 OD153118A000000-VEI-016-NC-08A-A-31-0000

力士樂REXROTH螺紋插裝閥

電磁閥先導式提升閥

雙向常閉

普通空腔，尺寸08

VEI-16-08A-NC

OD.15 - X - 18 - Y - Z - W

技術數據

新的VEI-16系列采用了一種新的電磁閥概念，提供了的性能，使閥芯能夠在惡劣的環境中工作。Cartridges還采用了的液壓部件設計，提供了的液壓性能。

說明：

在低流量功能或低容量執行機構的情況下，特別建議使用W=000T快速響應版本的VEI-16-08A。對于低流量、低容量功能、低容量執行器，也建議使用直動式電磁閥（VEDT-16-08A）。

技術數據

全體的

重量0.15千克（0.33磅）

安裝方向無限制

儲存環境溫度范圍-40至100°C（-40至212°F）

工作環境溫度范圍

-30至90°C（-22至194°F），W=0000

-30至75°C（-22至167°F），W=000T

鹽霧試驗

DIN EN ISO 9227:2017-07

500小時

工作壓力350巴（5000磅/平方英寸）

流量范圍

對于W=0000，0.5-40 l/min（0.1-11 gpm）

對于W=000T，0.5-30 l/min（0.1-8 gpm）

疲勞循環壽命

350巴時200萬次循環420巴時150000次循環

內部泄漏：

5滴/分鐘，X=01、05、07

20滴/分鐘，X=31,03,09

W的切換時間=0000

打開≤50ms

閉合≤100 ms

W=000T的切換時間

打開≤50ms

閉合≤50ms

流體溫度范圍-20至80°C（-4至176°F）

流體：礦物基或合成材料，在粘度為20至380 mm2/s（cSt）時具有潤滑性能

安裝扭矩35-43 Nm（26-32 ft-lbs）

建議的流體污染程度

標稱值10µm（NAS 8）ISO 4406 19/17/14

MTTFD 150年

空腔CA-08A-2N

X=01、05、07的密封套件

代碼RG08A2010520100

材料編號R901101437

X=31,03,09的密封套件

代碼RG08A2010530100

材料編號R901101544

密封套件線圈和標準蓋

代碼RG02Z0010000100

材料編號R930067869

密封套件線圈和保護帽僅適用于Y=D

代碼RG03Z0010000100

材料編號R930067870

與電有關的

電壓類型直流電壓

D36型線圈

對amb.temp的電壓公差。參見特性曲線

功耗20 W

注：線圈必須單獨訂購

德國力士樂REXROTH螺紋插裝閥電磁閥訂貨號和型號：

R930058334 OD153118A000000-VEI-016-NC-08A-A-31-0000

力士樂REXROTH螺紋插裝閥

R930058334 OD153118A000000-VEI-016-NC-08A-A-31-0000

R901082015 OD1531183AS000

電磁驅動 2 通座閥，先導式

旋入插裝閥

工作壓力350巴（5000磅/平方英寸）

流量40 l/min（11 gpm）

擰入孔CA-08A-2N

產品屬性

產品系列分類電磁閥先導式提升閥2通

產品系列類型VEI

端口數2.

壓力[bar]350

流量[l/min]40

位置2.

正常位置常閉

滑閥提升閥提升閥類型

連接類型旋入插裝閥

直接-先導式先導式操作

擰入孔CA-08A-2N

標稱流量【l/min】40

驅動類型電磁閥啟動打開/關閉

線圈D36

線圈集成另行訂購

密封材料NBR

液壓油HL，HLP

產品類型VEI

產品系列二通閥

重量[kg]0.15

力士樂REXROTH螺紋插裝閥

R930053928 04050200270900A-DRFN-16A-09

分流閥和集流閥

旋入式閥門

工作壓力350巴（5000磅/平方英寸）

流速80 l/min（21 gpm）

擰入孔CA-16A-4N

產品特性

產品系列的分類

分流閥和集流閥

產品系列類型 DRFN

連接數 3.

壓力[bar] 350.

體積流量[l/min] 80

連接類型 旋入式閥

直接預控 預轉向

擰入孔 CA-16A-4N

額定流量【l/min】 80

密封材料 NBR

壓力流體 HLP，HLP

產品類型 DRFN

產品系列 分流閥和集流閥

重量[kg] 0.41

力士樂REXROTH螺紋插裝閥

直動式溢流閥，閥座設計

提升閥類型

力士樂機械插裝閥

溢流閥

VSBN-08A

04.11.49 - X - 56 - Z

直動式導向提升閥類型

通用插孔，尺寸 08

工作壓力 350 bar

流量 20 l/min

描述

流量從1到2被阻斷，直到壓力增加以滿足所選的閥門設置，將提升閥從閥座提升，并允許安全流量通過端口2到達油箱。端口2處的壓力會增加閥的安全設置。Bosch Rexroth機油控制提升閥設計可增強所有流量和壓力下的穩定性。

技術數據

工作壓力

端口1（P）

350巴（5000磅/平方英寸）

允許的壓力

端口2（T）

140巴（2000巴）

流量20 l/min（5.3 gpm）

內部泄漏15滴/分鐘。

流體溫度范圍-30至100°C（-22至212°F）

安裝扭矩34-41 Nm（25-30 ft-lbs）

重量0.09千克（0.2磅）

型腔CA-08A-2N（見數據表18325-70）

線體和標準部件

MTTFd 150年見數據表18350-51

密封套件

代碼：RG08A2010520100

材料編號：R901101437

流體

在粘度為10至500 mm2/s（cSt）時具有潤滑性能的礦物基或合成材料

建議的流體污染程度

標稱值為10µm（NAS 8）/ISO 4406 19/17/14

安裝位置無限制

力士樂REXROTH螺紋插裝閥減壓閥訂貨號和型號：

R901113598 041149035605000-VSBN-08A-05

R901097728 041149035620000-VSBN-08A-20

力士樂螺紋插裝閥電磁閥OD1506181AS000
